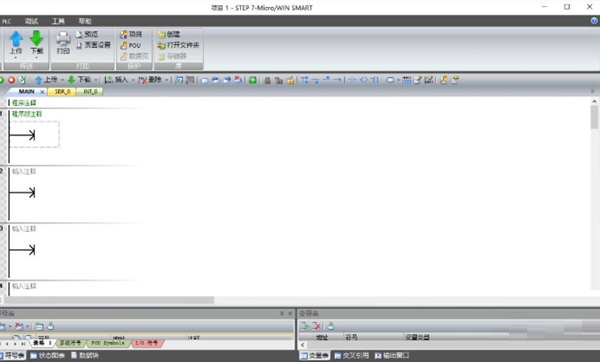

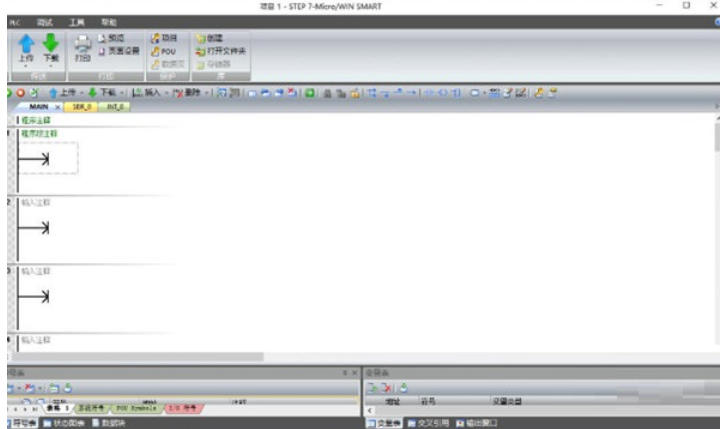

S7-200 SMART编程软件（STEP 7-Micro/WIN SMART）是专为S7-200 SMART系列PLC设计的集成开发环境，提供完整的项目配置、编程调试与维护功能。软件支持梯形图（LAD）、指令表（STL）及功能块图（FBD）多种编程语言，内置硬件配置工具、指令向导及诊断窗口，可直观进行硬件组态、程序编写和在线监控。其兼容Windows系统，具备强大的通信能力（如PPI、以太网通信），支持实时数据跟踪、故障诊断及PLC固件更新，帮助工程师高效完成自动化任务的编程与优化，广泛应用于工业控制、机械设备及自动化生产线领域。

软件亮点

用户友好界面

采用Ribbon菜单设计，功能分类清晰（如“指令”“调试”“工具”），减少学习成本。

支持多语言切换（中文/英文等），适应不同用户需求。

高效编程工具

指令向导：通过图形化界面配置复杂功能（如PID参数、通信设置），自动生成程序代码。

程序注释：为关键逻辑添加注释，提升代码可维护性。

模板库：保存常用程序段（如电机控制、报警逻辑）为模板，快速复用。

强大的通信能力

支持以太网通信（S7协议），可与HMI、SCADA系统无缝集成。

通过CM01信号板扩展RS485/RS232端口，实现与第三方设备（如变频器、传感器）的Modbus RTU通信。

兼容性与扩展性

完全兼容S7-200系列PLC的程序（需少量修改），保护用户原有投资。

支持扩展模块（如模拟量输入/输出、温度控制模块），满足复杂应用需求。

免费授权与技术支持

软件提供免费下载和授权（需注册西门子账号），降低用户成本。

西门子官方提供详细手册、视频教程和在线技术支持，加速用户上手。

软件特色

设备自动化控制

包装机、灌装机、输送线等单机设备的逻辑控制（如启动/停止、故障复位）。

结合HMI实现人机交互（如参数设置、状态显示）。

过程控制

利用PID指令实现温度、压力、流量等闭环控制（如恒压供水系统）。

通过模拟量模块采集传感器信号，进行数据处理和报警。

运动控制

结合高速计数器（HSC）和脉冲输出（PTO）功能，实现步进电机/伺服电机的定位控制（如XYZ轴运动平台）。

数据采集与监控

通过以太网将PLC数据上传至云端或本地服务器，实现远程监控和数据分析（如能耗统计、生产报表）。

软件功能

梯形图（LAD）编程

支持直观的梯形图语言，符合电气工程师习惯，便于快速开发逻辑控制程序（如电机启停、顺序控制）。

提供丰富的指令库，包括位逻辑、定时器、计数器、数学运算、数据比较等基础指令，以及PID控制、高速计数等高级功能指令。

程序调试与监控

在线调试：通过以太网或PPI电缆连接PLC，实时监控变量状态、强制输出、单步执行程序。

断点设置：在关键逻辑处设置断点，逐步分析程序执行流程。

变量表监控：动态显示输入/输出（I/O）、中间变量（M）、定时器（T）、计数器（C）等实时值，支持批量修改。

硬件配置与诊断

设备组态：在软件中配置PLC型号、I/O模块、扩展模块（如EM DT08数字量模块），自动生成硬件配置文件。

故障诊断：实时显示PLC运行状态（如CPU故障、通信错误、I/O模块缺失），并提供错误代码和解决方案提示。

通信测试：测试与PLC的连接状态，支持以太网、PPI、RS485等多种通信协议。

数据块与符号表管理

数据块（DB）：定义全局变量存储区，用于存储中间计算结果或配方数据。

符号表：为变量分配易读的符号名（如“Motor_Start”替代“I0.0”），提升程序可读性。

交叉引用表：快速定位变量在程序中的使用位置，便于修改和维护。

程序上传/下载与备份

支持将程序从PLC上传至PC（备份或修改），或从PC下载至PLC（更新程序）。

提供程序加密功能，防止未经授权的复制或修改。

常见问题

无法连接到PLC

可能原因：

通信电缆损坏或未正确连接（如以太网线、PPI转USB适配器）。

PLC未通电或处于停止模式（STOP）。

PC与PLC的IP地址不在同一网段（仅以太网通信时）。

防火墙或杀毒软件阻止了通信端口（如TCP 102）。

驱动未正确安装（如USB转PPI适配器驱动）。

解决方案：

检查电缆连接，更换测试线缆。

确认PLC状态指示灯（RUN/STOP）正常，切换至RUN模式。

手动设置PC和PLC的IP地址（如PC:192.168.2.100，PLC:192.168.2.1），子网掩码均为255.255.255.0。

临时关闭防火墙或添加通信端口例外规则。
