TP300画面设置工具官方版是一款相当专业的可编程文本显示器 TP300 V1 专用的组态软件，TP300画面设置工具官方版功能强劲，支持与各类PLC配合使用，可以以进行文字或等形式监视。

功能特点

      通过 TP300 编辑软件在计算机上制作画面，自由输入汉字及设定 PLC 地址，使用串口通讯下载画面

      通讯协议和画面数据一同下载到显示器，无需编写 PLC 通讯程序

      对应机种广泛，包括，西门子、三菱、欧姆龙、松下、施耐德、永宏、LG、台 达、AB 等主流PLC ，包括Modbus RTU、自由通讯等通用协议，以及应用于 KINCO 伺服驱动的ECOSTEP 协议

      具有密码保护功能

      具有报警列表功能，逐行实时显示当前报警信息

      具有可选的具有时钟模块的型号，可以提供实时时钟

      19 个按键可被定义成功能键，有数值输入小键盘，操作简单，可替代部分控制柜上机械按键

      自由选择通讯方式，RS232/RS485任选

      带背景光STN液晶显示，可显示24 个英文字符 x4 行，或12 个汉字 x4 行

      显示器前表面符合IP65构造，防水、防油

使用说明

      打开工程后，用户就可以新建或打开画面。每幅画面都可以放置文字(中英文)、 指示灯、开关、数据显示设定窗、跳转键等元素。每幅画面之间可实现自由跳转，操作 者可完成数据监视、参数设定、开关控制、报警列表监视等操作。

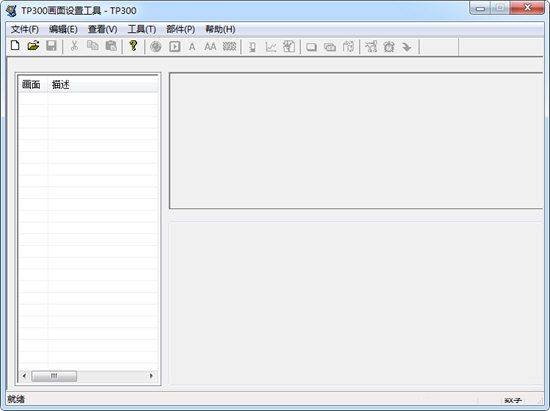

      运行TP300画面设置工具官方版软件并新建工程后，屏幕显示画面编辑器：

      编辑器的顶部是菜单和工具条;左侧表格栏的内容是画面号以及画面描述。

      画面： 显示工程中所有画面的序号，可以帮助快速定位;

      描述： 画面功能的简单文字描述。

      编辑器的中央是画面编辑区。在显示区域均匀放置白色网点，网点上下左右之间的距离为 16 点间距，整个画面为 192x64 点阵。设计者放置或移动部件时，参照临近网点的位置，便于将部件对齐。当设计者用鼠标拖动部件移动时，每次移动的距离为 4 点的整数倍。如果需要得到任意位置的点，可以直接调节部件的 X，Y 坐标值。
